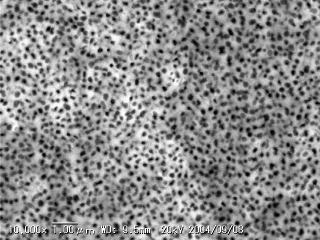

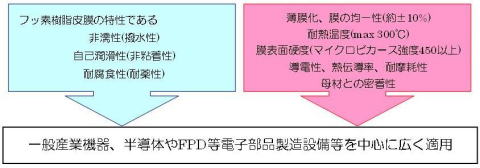

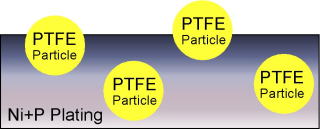

CARRERA CARRERAは、無電解めっき技術の応用によりニッケル・コバルト皮膜に２５％以上のフッ素を含有させた特殊表面処理皮膜です。この特殊めっき技術により、従来のフッ素コーティングやフッ素塗装技術では避けられなかったピンホールやエッジ部のコーティング欠落の問題を大幅に改善しました。 　CARRERA皮膜とは 　 CARRERAは、無電解めっき法により、Ni-P＋Co皮膜を成長させながら、そのマトリックスに粒径0.3μm以下のフッ素(PTFE)微粒子を取り込み作られます。 弊社では、このPTFE微粒子の分散および微粒子の取り込みのための活性技術の最適化により、高品質の多機能被膜を実現しました。 ＜表面のSEM画像＞ 黒い斑点状の粒子がPTFE ＜断面のSEM画像＞ 下層部から上層部までPTFEが均一に分散 　基本性能 　 項目 データ 備考 膜厚 20μm(5〜20μm) ±3μm(精密部品等は±0.5μm制御) 膜の均一性 ±10%以内(指定膜厚に対して) 硬度 Hv450以上 ﾏｲｸﾛﾋﾞｯｶｰｽ硬さ試験 摩耗係数 質量減 120mg JIS H8503 10.3 耐蝕性 塩水噴霧試験72H 変化なし JIS H8502　7.1 フッ酸(10%)浸水 200H変化なし ﾋﾞｰｶｰ、薬温23.5℃ 塩酸(20%)浸水 48H変化なし ﾋﾞｰｶｰ、薬温24.5℃ 熱伝導 8.32764w/mk 接触角 110°以上 水接触角 摩耗係数 静摩耗 0.13、動摩耗0.12 フッ素含有量 25±3vol% フッ素粒径 0.3μm 対象材質 SUS、Fe、Al 対応寸法 Max 1800mm×800mm×500mm 形状に依ります。お問い合わせ下さい。 対応重量 100kg程度まで

.
