面発光ライトガイド

	面発光ライトガイドシリーズ

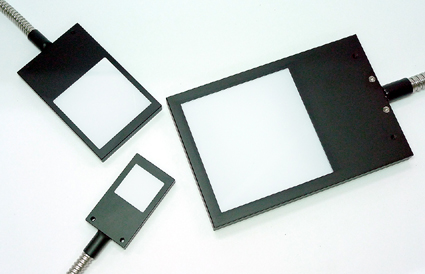

	高輝度で均一なバックライトとして使用する面発光タイプのライトガイドです。 また、同軸落射照明の拡散光源としても優れています。 　　　記号　Ｐ数字：正方形発光部の１辺の長さ 　　　標準品：３０□　６０□　１００□

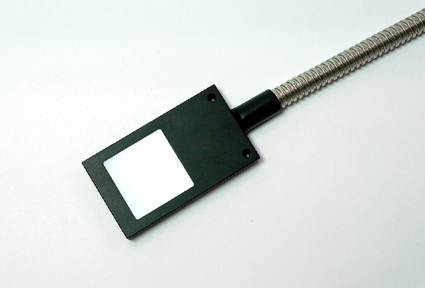

●面発光　発光部 □30mm

製品	分 岐 数	発光部 (□mm)	ﾁｭｰﾌﾞ種類	入射 分岐 数	ﾌｧｲﾊﾞｰ 種類	結 束 径
1P30-(L)F(P)-1G4-M-R( )	1	30	SUSﾌﾚｷｼﾌﾞﾙ SUSﾌﾚｷｼﾌﾞﾙ(PVC))	1	多成分 ｶﾞﾗｽ	4

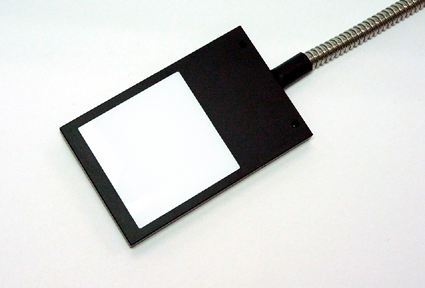

●面発光　発光部 □60mm

製品	分 岐 数	発光部 (□mm)	ﾁｭｰﾌﾞ種類	入射 分岐 数	ﾌｧｲﾊﾞｰ 種類	結 束 径
1P60-(L)F(P)-1G4-M-R( )	1	60	SUSﾌﾚｷｼﾌﾞﾙ SUSﾌﾚｷｼﾌﾞﾙ(PVC))	1	多成分 ｶﾞﾗｽ	6

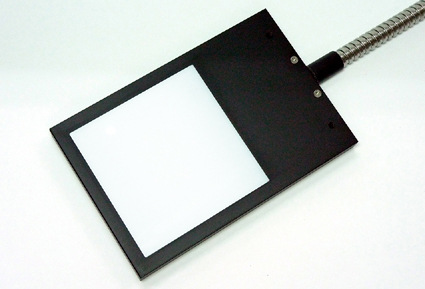

●面発光　発光部 □100mm

製品	分 岐 数	発光部 (□mm)	ﾁｭｰﾌﾞ種類	入射 分岐 数	ﾌｧｲﾊﾞｰ 種類	結 束 径
1P100-(L)F(P)-1G8-M-R( )	1	100	SUSﾌﾚｷｼﾌﾞﾙ SUSﾌﾚｷｼﾌﾞﾙ(PVC))	1	多成分 ｶﾞﾗｽ	8

.
